一、測量原理
　　電磁流量計是應用電磁感應原理， 根據導電流體通過外加磁場時感生的電動勢來測量導電流體流量的一種儀器。如下圖:
　　

　　二、組成部分
　　電磁流量計的結構主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成。
　　磁路系統：其作用是產生均勻的直流或交流磁場。直流磁路用永久磁鐵來實現，其優點是結構比較簡單，受交流磁場的干擾較小，但它易使通過測量導管內的電解質液體極化，使正電極被負離子包圍，負電極被正離子包圍，即電極的極化現象，并導致兩電極之間內阻增大，因而嚴重影響儀表正常工作。當管道直徑較大時，永久磁鐵相應也很大，笨重且不經濟，所以電磁流量計一般采用交變磁場，且是50HZ工頻電源激勵產生的。
　　測量導管：其作用是讓被測導電性液體通過。為了使磁力線通過測量導管時磁通量被分流或短路，測量導管必須采用不導磁、低導電率、低導熱率和具有一定機械強度的材料制成，可選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。
　　電極：其作用是引出和被測量成正比的感應電勢信號。電極一般用非導磁的不銹鋼制成，且被要求與襯里齊平，以便流體通過時不受阻礙。它的安裝位置宜在管道的垂直方向，以防止沉淀物堆積在其上面而影響測量精度。
　　外殼：應用鐵磁材料制成，是分配制度勵磁線圈的外罩，并隔離外磁場的干擾。
　　襯里：在測量導管的內側及法蘭密封面上，有一層完整的電絕緣襯里。它直接接觸被測液體，其作用是增加測量導管的耐腐蝕性，防止感應電勢被金屬測量導管管壁短路。襯里材料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、陶瓷等。
　　轉換器：由液體流動產生的感應電勢信號十分微弱，受各種干擾因素的影響很大，轉換器的作用就是將感應電勢信號放大并轉換成統一的標準信號并抑制主要的干擾信號。其任務是把電極檢測到的感應電勢信號Ex經放大轉換成統一的標準直流信號。
　　三、高溫型電磁流量計的選型
　　1.一體式和分體式的選擇：
　　一體式電磁流量計：現場和環境較好的條件下，一般都選用一體式，即傳感器和轉換器組裝成一體。

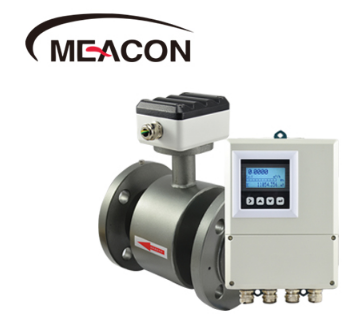

　　2、分體式電磁流量計：即傳感器和轉換器分開裝于不同地點，一般出現以下情況時選用分離型。
　　（1）環境溫度或流量計轉換器表面受輻射溫度超過60℃。
　　（2）管道震動較大的場合。
　　（3）會對傳感器的鋁殼嚴重腐蝕的場合。
　　（4）現場濕度較大或有腐蝕性氣體的場合。
　　（5）流量計裝在高空或井下調試不方便的場合
　　2.口徑選擇：
　　管道式四氟襯里：10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600
　　管道式橡膠襯里：40、50、65、80、100、125、150、200、300、350、400、500、600、800、1000、1200 注：特殊規格可以定制
　　重復性誤差：測量值的±0.1%
　　精度等級：管道式：0.5級
　　3.襯里選擇：
　　普通橡膠襯里：-20~+60℃
　　高溫橡膠襯里：-20~+90℃
　　聚四氟乙烯襯里：-30~+100℃
　　高溫型乙烯襯里：-30~+180℃
　　四、注意事項
　　額定工作壓力：管道式：DN10~DN65：≤2.5MPa; DN80~DN150:≤1.6MPa; DN200~DN1200:≤1.0MPa
　　被測流體電導率：≥5 ? s/cm（大多數以水為成份的介質，其導電率在200-800 ? s/cm范圍內，均可選用電磁流量計）
　　輸出：電流：4-20mADC；脈沖頻率0~1KHz,外接電源≤35VDC，導通時集電極最大電流為25mA
　　電極材料：316L、鈦（Ti）、鉭（Ta）、哈氏合金（H)、鉑（Pt）或其他特殊電極材料
　　防護等級：普通型：IP65,潛水型：IP68
　　直管段長度：管道式：上游≥5DN, 下游≥2DN
　　連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合GB9119-88的規定。
　　消耗總功率：小于20W
　　綜上而言；高溫環境的流量計，推薦選用分體式四氟電磁流量計或者分體式FP46的電磁流量計。

　　
